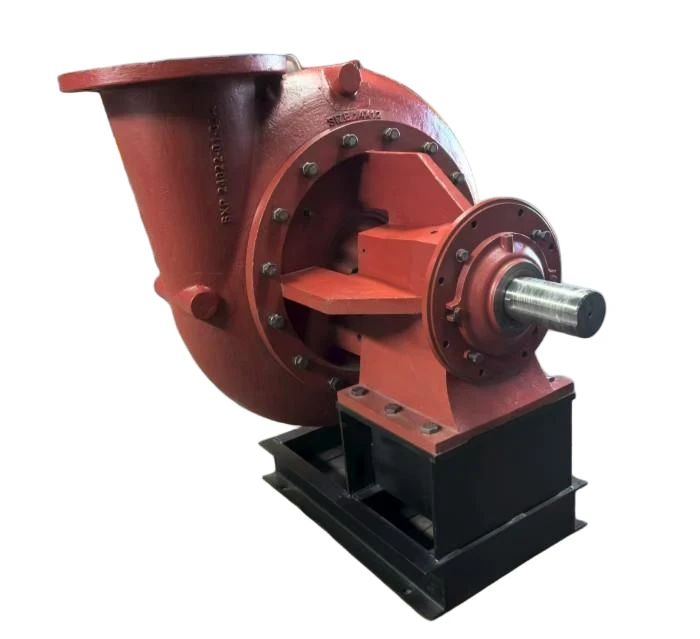

مضخة استخراج الزيت

مضخات الرمال SB Series هي مضخات مصاحبة تم تطويرها حديثًا مصممة خصيصًا لخصائص معدات حفر النفط والغاز. وهي تتميز ببنية شفط محورية وتكون مكونات التدفق مصنوعة من التآكل - الحديد الزهر المقاوم. فهي مناسبة لنقل سوائل الحفر المسببة للتآكل مع جزيئات معلقة أو غيرها من الوسائط السائلة المماثلة. مضخة استخراج الزيت هي أفضل المضخات المصاحبة لفواصل الرمال ، وفواصل الطين ، ومزج الفثث ، كما أنها مضخات تحضير مثالية لمضخات الطين. يعتبر تصميم المعلمات الخاص بهم تمامًا أن المعدات التي يتم إقرانها يمكنها العمل في ظل الظروف المثلى. الميزات الرئيسية هي إمكانية التبادل القوي للأجزاء ، وتسرب ختم أقل عمودًا ، وتشغيل موثوق ، وعمر خدمة طويل ، وصيانة مريحة.

تأتي مضخات SB Series الرملية في خمسة نماذج: SB6 × 8 و SB5 × 6 و SB4 × 5 و SB3 × 4 و SB 2 3.
يمكن تجهيز SB6 × 8 بمحركات 45 كيلو وات و 55 كيلو وات و 75 كيلو وات. وفقًا لمتطلبات المستخدم ، هناك 6 مواصفات للمضخات الأمامية والعكسية. تقدم هذا النموذج بطلب للحصول على براءة اختراع تصميم للمظهر ، مع رقم براءة الاختراع ZL 2007 3 0094452.1 ؛ تم تجهيز نموذج SB 5 6 بـ 22 كيلو وات و 30 كيلو وات و 37 كيلو وات و 45 كيلو وات. تشمل المواصفات الشائعة الاستخدام المضخات العكسية 4. تم تجهيز نموذج SB 4 5 بمحركات 15 كيلو وات و 22 كيلو وات ، وتشمل المواصفات الشائعة الاستخدام مضخات عكسية 2. نموذج SB34 مزود بـ 15 كيلو واط و 11 كيلو واط و 7.5 كيلوواط ، ويشمل المواصفات الشائعة الاستخدام 3. تشمل المحركات ، والمواصفات الشائعة الاستخدام مضخات عكسية 3. الأجزاء الختم في النموذجين الأولين من المضخات عالمي. الأشكال الخارجية وأبعاد التثبيت للمضخات العكسية هي في الأساس تلك الموجودة في المضخات الأمامية. يكون أنبوب التفريغ الفولي على الجانب الأيسر من نهاية الشفط (من عرض منفذ الشفط).

يوصى بمضخة رمل مضخة استخراج الزيت SB6 × 8 للاستخدام في منصات الحفر التي تزيد عن 3200 متر ، بينما يوصى بمضخة الرمل SB5 × 6 للاستخدام في منصات الحفر التي تقل عن 2500 متر.
تتبنى أختام مضخات SB Series Series الأختام الميكانيكية. لقد تقدم هذا الختم الميكانيكي بطلب للحصول على براءة اختراع نموذج فائدة. جزء الختم الرئيسي من الختم الميكانيكي هو ارتداء عالي - الختم الميكانيكي الصلب المقاوم ، والذي يتمتع بعمر خدمة طويل ؛ الختم الإضافي هو ختم التعبئة ، والذي يمكن أن يمنع الحوادث. بعد الاستخدام العملي ، ثبت أن مضخات الرمل SB Series لها أختام موثوقة وسهلة الصيانة.
يتم تشحيم الأختام رمح من مضخات SB Series Series مع الشحوم. يتم تشحيم المحامل بزيت المحرك. هناك حلمات الشحوم على أغطية المحمل في كلا طرفي المحامل. يمكن أيضًا تشحيم المحامل مع الشحوم.
تعتمد الشفاه المدخل والمنفذ لمضخات SB Series Syrs Series سلسلتين من الأحجام القياسية ، وهما المتري والإمبراطورية ، وفقًا للمتطلبات المختلفة للمستخدمين المحليين والأجانب.
تم استخدام مضخات الرمال في سلسلة SB الخاصة بشركتنا في منصات الحفر الأراضي والخارجية في أكثر من 20 دولة في جميع أنحاء العالم. تظهر النتائج أنه ، باستثناء الاستبدال الطبيعي للأختام ، فإن تكاليف الصيانة منخفضة للغاية.

1.
يمثل SB -: SB Series Single - مرحلة واحدة
تمثل f -: عكسي (عند النظر إلى مدخل المضخة من المقدمة ، تدور المضخة عكس اتجاه عقارب الساعة ، ومخرج المضخة على يمين خط المركز العمودي لمدخل المضخة)
يمثل z -: دوران للأمام (عند النظر إلى مدخل المضخة من المقدمة ، تدور المضخة في اتجاه عقارب الساعة ، ومأخذ المضخة على يسار خط المركز العمودي لمدخل المضخة)
يمثل J -: الختم الميكانيكي
يمثل p -: حزام محرك الأقراص
يمثل c -
يتضمن رمز النموذج لمضخة الرمال أيضًا ثلاث مجموعات من الرموز العددية ، والتي تمثل قطر مدخل المضخة ، قطر المخرج ، القطر الاسمي للبائع أو الطاقة الحركية.
2. مثال على المعنى الذي يمثله نموذج مضخة الرمل: مثال 1:
SB6 × 8 FJCP - 13 (75KW)
القطر الاسمي للبث (بوصة) ، والرقم بين قوسين هو قوة المطابقة
حزام محرك
الشفاه مدخل ومنفذ الشفاه ANSI American Standard
الختم الميكانيكي
اتجاه الدوران: عكس
قطر مدخل المضخة (بوصة)
قطر منفذ المضخة (بوصة)
Single - مرحلة واحدة - مضخة رمل شفط لسلسلة SB
