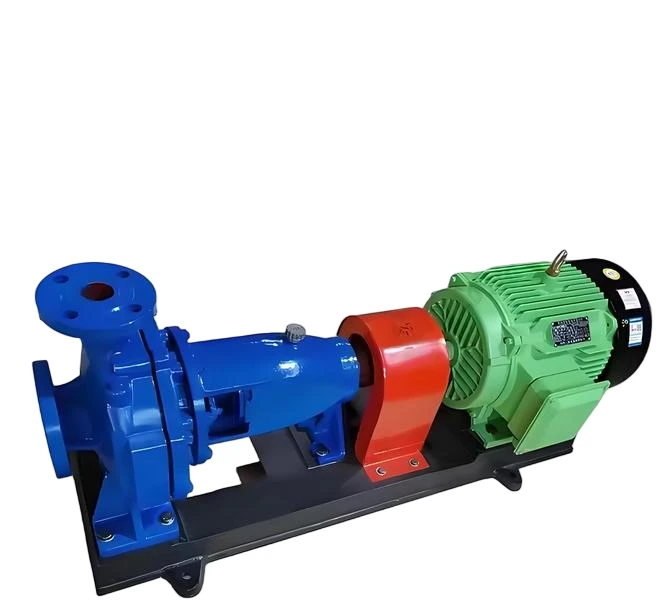

مضخة شفط نهائية من الحديد الزهر لأنظمة التدفئة والتهوية وتكييف الهواء ومعالجة المياه الصناعية

مضخة شفط نهائية من الحديد الزهر لأنظمة التدفئة والتهوية وتكييف الهواء ومعالجة المياه الصناعية إن معايير الأداء الرئيسية لمضخة الطرد المركزي هي قطر المكره ومعدل التدفق والطاقة والكفاءة. يمكن تحديد العلاقة بين هذه المعلمات من خلال التجارب. يمثل قسم إنتاج مضخات الطرد المركزي معلمات الأداء الأساسية لمنتجاتها باستخدام المنحنيات والتي تسمى المنحنيات المميزة لمضخات الطرد المركزي. تم توفير هذه المنحنيات كمرجع للأقسام المستخدمة عند اختيار المضخات وتشغيلها.

مضخة شفط نهائية من الحديد الزهر لأنظمة التدفئة والتهوية وتكييف الهواء ومعالجة المياه الصناعية

تم قياس المنحنى المميز بسرعة دوران ثابتة ولا ينطبق إلا على تلك السرعة. لذلك، تتم الإشارة إلى قيمة سرعة الدوران n على الرسم البياني المنحني المميز. يوضح الرسم البياني المنحنى المميز لمضخة الطرد المركزي الأفقية من سلسلة Grundfos NK عند n=1450 r/min. يتم رسم ثلاثة منحنيات على الرسم البياني:

مضخة شفط نهائية من الحديد الزهر لأنظمة التدفئة والتهوية وتكييف الهواء ومعالجة المياه الصناعية

H-منحنى Q
يمثل منحنى H-Q العلاقة بين معدل تدفق المضخة Q ورأس الضغط H. بالنسبة لمضخات الطرد المركزي، ينخفض ​​رأس الضغط مع زيادة معدل التدفق ضمن نطاق معين. تختلف أشكال منحنيات H-Q لأنواع مختلفة من مضخات الطرد المركزي. تكون بعض المنحنيات مسطحة نسبيًا ومناسبة للحالات التي يتغير فيها رأس الضغط قليلاً ولكن يتغير معدل التدفق بشكل كبير؛ البعض الآخر أكثر انحدارًا ومناسبًا للمواقف التي يتغير فيها رأس الضغط على نطاق واسع ولكن معدل التدفق لا يمكن أن يتغير كثيرًا.
2. منحنى N-Q
يمثل منحنى N-Q العلاقة بين معدل تدفق المضخة Q وقدرة العمود N. وتزداد قيمة N مع زيادة قيمة Q. من الواضح أنه عندما تكون Q تساوي 0، تكون الطاقة التي يستهلكها عمود المضخة هي الحد الأدنى. لذلك، عند بدء تشغيل مضخة طرد مركزي، من أجل تقليل قوة البدء، يجب إغلاق صمام المخرج.
3. η-منحنى Q
يمثل منحنى η-Q العلاقة بين معدل تدفق المضخة Q والكفاءة η. في البداية، تزداد η مع زيادة Q، وتصل إلى قيمتها القصوى، ثم تتناقص مع زيادة Q. القيمة القصوى لهذا المنحنى تتوافق مع أعلى نقطة كفاءة. تعمل المضخة عند هذه النقطة بالرأس ومعدل التدفق المقابلين، مما يحقق أعلى كفاءة. لذلك، هذه النقطة هي نقطة تصميم مضخة الطرد المركزي. عند اختيار المضخة، من المرغوب دائمًا أن تعمل المضخة بأعلى كفاءة، حيث أن هذه العملية هي الأكثر اقتصادية ومعقولة. ومع ذلك، في الواقع، غالبًا ما تكون المضخة غير قادرة على العمل تمامًا في ظل هذه الظروف. ولذلك، عادة ما يتم تحديد نطاق العمل، المعروف باسم منطقة الكفاءة العالية للمضخة. يجب أن لا تقل الكفاءة في منطقة الكفاءة العالية عن 92% من أعلى كفاءة. معدل التدفق والرأس والطاقة المشار إليها على لوحة اسم المضخة كلها بأعلى كفاءة. غالبًا ما تشير كتالوجات وتعليمات منتجات مضخة الطرد المركزي أيضًا إلى نطاق معدل التدفق والرأس والطاقة في منطقة الكفاءة الأعلى. 0
2. تأثير سرعة دوران مضخة الطرد المركزي على المنحنى المميز
يتم تحديد المنحنى المميز لمضخة الطرد المركزي تحت سرعة دوران معينة. عندما تتغير سرعة الدوران من n1 إلى n2، فإن العلاقة التقريبية بين معدل التدفق والرأس والطاقة تسمى قانون التناسب. عندما يكون التغير في سرعة الدوران أقل من 20%، يمكن اعتبار أن الكفاءة تظل دون تغيير، ويمكن استخدام الصيغة المذكورة أعلاه للحساب.
3. تأثير قطر المكره على المنحنى المميز

عندما لا يتغير قطر المكره كثيرًا وتبقى سرعة الدوران ثابتة، فإن العلاقة التقريبية بين قطر المكره ومعدل التدفق والرأس والطاقة تسمى قانون القطع.
في الختام، فإن المنحنيات المميزة لمضخات الطرد المركزي (H-Q، N-Q، η-Q) هي الأدوات الأساسية لفهم واختيار المضخات. إنها لا تكشف فقط عن العلاقة الجوهرية بين معدل التدفق، والرأس، والطاقة، والكفاءة، ولكنها تزودنا أيضًا بالأساس النظري لضبط أداء المضخة من خلال "قانون التناسب" و"قانون القطع". إن إتقان المنحنيات المميزة يعني القدرة على اختيار نوع المضخة الأكثر ملاءمة للنظام، وتحديد نطاق العمل الفعال، وبالتالي تحقيق التشغيل الآمن والاقتصادي والفعال.
