اختيار مضخة الطرد المركزي IS/ISG/IHG المناسبة لنظامك

انظر، يتعامل معظم الأشخاص مع ISO 2858 كتمرين لوضع علامة على المربع-. نحن لا نفعل ذلك. إنه الأساس الذي نبني عليه كل شيء. عندما نتحدث عن خطوط IS (الأفقية) وISG (العمودية)، فإننا لا نقوم فقط بمطابقة أرقام التدفق والرؤوس في ورقة البيانات. نحن نفكر فيما يحدث عندما تسخن المضخة، عندما يرتفع الضغط، عندما لا تسير الأمور وفقًا للخطة. هذا هو المكان الذي تعيش فيه الهندسة الحقيقية.
الشيء "الخلفي-السحب-للخارج" - لا يقتصر على التسويق فقط
نعم، كل شركة مضخات تقول "صيانة سهلة". بخير. ولكن ماذا يعني ذلك في الواقع عندما تقف أمام خط شفط 200 مم تم انتزاعه للتو من المحاذاة؟

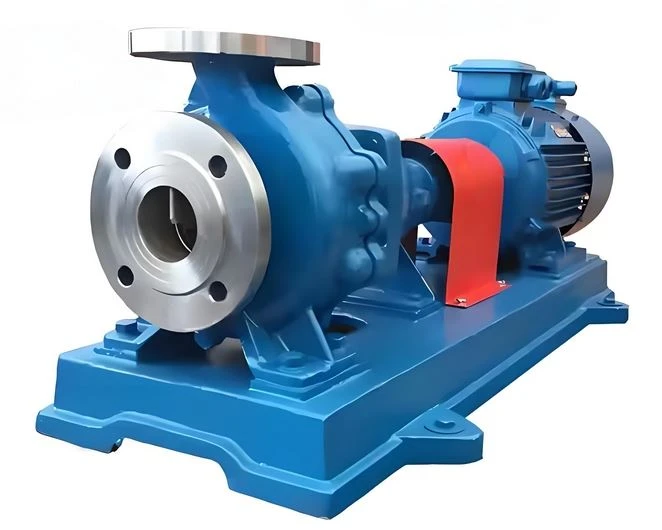

تتميز سلسلة IS لدينا بتصميم مناسب للخلف-للسحب-للخارج. تقوم بسحب مبيت المحمل والمكره من الخلف. يبقى الحلزوني مثبتًا في الأنبوب. هذا كل شيء. لا يوجد قتال مع إجهاد الأنابيب، ولا داعي للقلق بشأن تشويه الغلاف. لقد شاهدت رجالًا يقضون ثلاثة أيام في إعادة-محاذاة الأنابيب بعد تبديل بسيط للختم على مضخة لا تحتوي على BPO. ثلاثة أيام. بالنسبة لأشياءنا، ستنتهي في فترة ما بعد الظهر.


NPSHr - الرقم الذي يقتل المضخات بهدوء
إليك شيء يتجاهله معظم الناس حتى فوات الأوان: ضغط البخار.
نحن نغطي الحديد الزهر القياسي عند 80 درجة. تصل إصدارات IHG المصنوعة من الفولاذ المقاوم للصدأ إلى 160 درجة. هذا ليس اعتباطيًا - فهو يعتمد على المكان الذي يبدأ فيه السائل بالتحول إلى غاز داخل المضخة. وبمجرد حدوث ذلك، تحصل على التجويف. لقد رأيت الدفاعات القياسية تؤكل حية في أقل من 3000 ساعة لأنه لم يقم أحد بفحص NPSHr.
لذلك قمنا بتشكيل عين المكره لإبقاء NPSHr عند أدنى مستوى ممكن. الهدف هو زيادة الكفاءة بنسبة تزيد عن 83% عند نقطة التصميم، ولكن الأهم من ذلك، أنه يحافظ على الضغط في المكان الذي يجب أن يكون فيه. لا تأليب، لا فشل مفاجئ.
[جديد] نقوم بالفعل بقص الدفاعات لتتناسب مع نظامك
هذا واحد يزعجني. أسير في العديد من محطات المياه التابعة للبلدية وأجد المضخة تخرج عن منحنىها. صمام الخانق نصف مغلق. صراخ المحرك. الطاقة تذهب مباشرة إلى الحرارة.
نحن لا نسلمك مضخة من على الرف فحسب. نحن ننظر إلى منحنى النظام الفعلي الخاص بك ونقوم بقص المكره ليتناسب. لا حاجة للاختناق. وفي اختباراتنا الميدانية، أدى هذا وحده إلى خفض استهلاك طاقة المحرك بنسبة تصل إلى 12%. هذه أموال حقيقية، وليست مدخرات نظرية.
01
الاهتزاز عند 2900 دورة في الدقيقة؟ لا مجال للانحدار.
إن التشغيل بسرعة 2900 دورة/دقيقة يعني أن كل شيء يجب أن يتوقف عن العمل-. نحن لا نقوم فقط "بموازنة" المكره وننهي الأمر. تحصل المجموعة الدوارة بالكامل على توازن ديناميكي G2.5. العمود، المكره، اقتران - كل ذلك.
النتيجة؟ يظل الاهتزاز أقل بكثير من حدود ISO. رمح لا سوط. لا يتم طرق الأختام. إنه هادئ. وفي غرفة المضخة، عادةً ما يعني الهدوء أن كل شيء يعمل بشكل صحيح.
02
[جديد] أختام SiC الهجينة لخط إنتاج IHG الكيميائي
أختام سيراميكية كربونية قياسية-؟ أنها تتفكك مع المحاليل الملحية والأحماض العضوية. لقد رأيت ذلك مرات كافية للتوقف عن التوصية بهم لأي شيء خطير.
تأتي سلسلة IHG الآن مزودة بختم ميكانيكي مختلط عالي-Silicon Graphite (SiC/SiC) كخيار. يتحمل الصدمة الحرارية عند درجة حرارة 160 درجة دون أن يتشقق. يتأرجح الضغط حتى 1.6 ميجا باسكال؟ لا مشكلة. إذا كنت تقوم بنقل مواد كيميائية خطرة وتحتاج إلى منع التسرب، فهذا هو الختم الذي يجب عليك الحصول عليه.
03
PN16 ليس مجرد رقم على لوحة الاسم
تصنيف 1.6 ميجا باسكال. يتم اختبار كل غلاف هيدروستاتيكيًا عند 1.5x - أي 2.4 ميجا باسكال. لماذا؟ لأن المطرقة المائية تحدث. يغلق شخص ما صمامًا، وينقطع التيار الكهربائي، ويرتفع نظامك الثابت اللطيف الذي تبلغ طاقته 1.0 ميجا باسكال إلى 3.0 ميجا باسكال لبضعة أجزاء من الثانية.
أغلفة أرق تنثني تحت ذلك. التدليك الحلزوني. المحامل تأخذ الضربة. أغلفةنا لا تنثني. الحلزون الحلزوني يحمل شكله. هذا هو الفرق بين المضخة التي تدوم طويلاً وتلك التي تسبب لك الصداع كل ستة أشهر.
04
معلمات المنتج
|
التعليمات
س: هل هناك بالفعل فرق بين العمودي (ISG) والأفقي (IS)؟
ج: هيدروليكيا؟ بالكاد. الماء يخرج بنفس الطريقة في كلتا الحالتين. لكن الصيانة؟ قصة مختلفة تماما. إذا كنت مكتظًا بالمساحة - مرتفعة-الطابق السفلي، فإن الغرفة الميكانيكية الضيقة - تكون عمودية. تناسبها في أي مكان. ولكن إذا كان لديك مساحة أرضية، فانتقل إلى الوضع الأفقي. إن محاذاة المحرك العمودي مع عمود المضخة أثناء تعليقه من رافعة سلسلة أمر بائس. ثق بي. من الأسهل العمل على الوضع الأفقي عندما تسوء الأمور.
س: مياهي بها مادة لزجة. هل سينجو الختم الميكانيكي؟
ج: بصراحة؟ ربما لا. الأختام الميكانيكية من الصعب إرضاءها. يريدون سائلًا نظيفًا. الحصى والرمل والحمأة - التي تأكل وجوه الفقمة مثل ورق الصنفرة. أسابيع ويتم ذلك. بالنسبة للمياه القذرة، سأختار تعبئة الغدة. نعم، يقطر قليلا. لكنها لن تنفجر عند الساعة الثالثة صباحًا وتغمر غرفة المضخة. إذا كنت تريد منع التسرب تمامًا، فنحن بحاجة إلى التحدث عن مانع تسرب قوي-من SiC مع خطة تنظيف.
س: هل 2900 دورة في الدقيقة أفضل لأنها أسرع؟
ج: الأسرع لا يعني الأفضل. يعني أرخص مقدما. مضخة 2900 دورة في الدقيقة أصغر حجمًا، وتتحمل ضغطًا مرتفعًا، وتكلفة شرائها أقل. ولكن الأمر يشبه القيادة بسرعة 100 ميل في الساعة في كل مكان - كل شيء يتآكل بشكل أسرع. إذا كانت هذه المضخة تعمل على مدار الساعة طوال أيام الأسبوع وكان ذلك ضروريًا لعمليتك، فاحصل على إصدار 1450 دورة في الدقيقة. أكبر وأكثر تكلفة اليوم. لكن المحامل والأختام الخاصة بك سوف تدوم ضعف المدة لأن التدفق الداخلي لا يتغلب على كل شيء.
س: هل يمكنني فقط استخدام مضخة حديد الزهر العادية للحصول على ماء بدرجة حرارة 140 درجة؟
ج: لا تفعل ذلك. لقد رأيت أنه حاول. يتم تصنيف أختام الحديد الزهر وأختام NBR القياسية إلى 80 درجة. وبعد ذلك، يتمدد المعدن، وتتشقق الأختام، ويبدأ الماء في التحول إلى بخار داخل المضخة. هذا هو التجويف وسوف يدمر المكره بسرعة. أنت بحاجة إلى سلسلة IHG لدرجة الحرارة تلك. علم المعادن الصحيح، ومواصفات NPSHr الصحيحة. لا تقامر بها.
س: ما هي الصفقة مع تقليم المكره؟ ألا يمكنني استخدام الصمام فحسب؟
ج: يمكنك ذلك. وسوف تضيع الكثير من المال في القيام بذلك. إن خنق الصمام على مضخة كبيرة الحجم يشبه القيادة مع تشغيل الغاز والفرامل في نفس الوقت. أراه طوال الوقت - الصمام نصف مغلق، المحرك يعمل بشكل ساخن، والاهتزاز في كل مكان. نقوم بقص المكره ليتناسب مع نقطة العمل الفعلية الخاصة بك. تعمل المضخة مفتوحة على مصراعيها، في مكانها الجميل. ينخفض الاهتزاز، وتدوم موانع التسرب لفترة أطول، وتنخفض فاتورة الطاقة لديك بنسبة 10-15% على الفور.
س: هل يجب أن أهتم بمعدل 1.6 ميجا باسكال إذا كان نظامي يعمل بسرعة 1.0 ميجا باسكال؟
ج: نعم. بسبب المطرقة المائية . 1.6 MPa جيد للحالة الثابتة-. لكن يقوم شخص ما بإغلاق الصمام أو تنخفض الطاقة، ويمكن أن يرتفع هذا الـ 1.0 ميجا باسكال إلى 3.0 ميجا باسكال في جزء من الثانية. نحن نختبر الأغلفة حتى 2.4 ميجا باسكال، لكن هذه شبكة أمان وليست هدفًا للتصميم. إذا كان نظامك يعاني من زيادات مفاجئة، فلا تستخدم حديد الزهر القياسي - فهو هش. الذهاب الحديد الدكتايل. إنه ينثني بدلاً من التشقق.
