وصف المنتجات

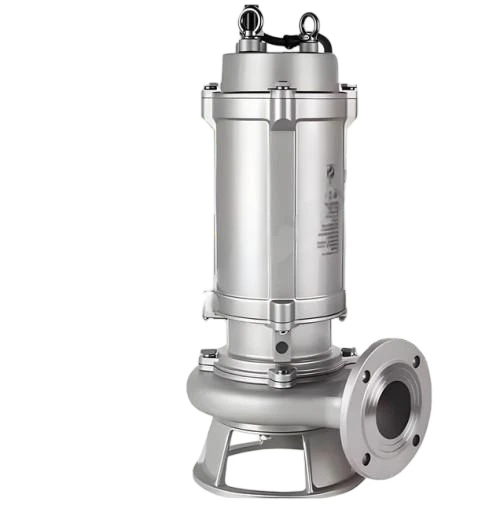

تتميز مضخة الصرف الصحي الغاطسة ذات المحرك أحادي الطور WQ بهيكل مدمج ومجهزة بشاشات عرض الحالة المختلفة وأجهزة الحماية، مما يضمن التشغيل الآمن والموثوق للمضخة.
1. تصميم إغلاق الكابل الفريد يزيل خطر تسرب الكابل.
2. الجزء الثابت من فئة العزل F- ومجهز بعنصر الحماية الحرارية.
3. المضخات ذات الطاقة التي تزيد عن 18.5KW تستخدم التبريد الأوتوماتيكي للمياه المتداولة خارجيًا لضمان التشغيل الآمن للمضخة الكهربائية عند أدنى مستوى للمياه.
4. يتم تركيب مفتاح تعويم في الجزء السفلي من تجويف المحرك لمراقبة الختم الميكانيكي على جانب المحرك.
5. يتم تركيب مجسات ماء الزيت- في الطرف العلوي لغرفة الزيت بين المضخة والمحرك لمراقبة الختم الميكانيكي على جانب المضخة. بمجرد حدوث التسرب، فإن نظام التحكم سوف يقوم بالإنذار والحماية.
6. يستخدم الختم الميكانيكي ذو الوجه النهائي -المنفاخ المزدوج- كربيد التنجستن وكربيد السيليكون والسبائك الصلبة كمواد مانعة للتسرب لمنع دخول الماء إلى المحرك وضمان التشغيل الآمن والموثوق للمحرك.
7. يتم استخدام المكره المساعد لموازنة الضغط الخارجي للختم الميكانيكي ومنع دخول الماء إلى غرفة الزيت، وبالتالي إطالة عمر خدمة المضخة الكهربائية.
8. تصميم المكره فريد من نوعه، مع قناة تدفق كبيرة يمكن أن تمر عبر الألياف الطويلة والحطام، كما أنه مقاوم للانسداد والدوران الذاتي-ويتمتع بقدرة تدفق قوية.
9. يتم تركيب جلبة مقاومة للتآكل -قابلة للاستبدال بين المكره والطرف السفلي للحلزون للحفاظ على المضخة بأفضل كفاءة.
مضخة الصرف الصحي الغاطسة أحادية الطور من نوع WQ هي نوع من معدات الطاقة الغاطسة المستخدمة لنقل مياه الصرف الصحي والوسائط التي تحتوي على جزيئات صلبة. إنها تنتمي إلى فئة مضخات الصرف الصحي الثابتة أو المتنقلة. إنه يتوافق مع معيار الصناعة Q/TBJW2-2003 ويتم تطبيقه بشكل رئيسي في مياه الصرف الصحي البلدية، ومعالجة مياه الصرف الصناعي، وحقول تصريف المباني. يمكنها نقل الوسائط بدرجة حرارة أقل من أو تساوي 60 درجة وقيمة الرقم الهيدروجيني 5-9. النسخة المصنوعة من الفولاذ المقاوم للصدأ مناسبة للبيئات المسببة للتآكل.
تعتمد هذه المضخة تصميمًا حيث تكون مضخة المياه والمحرك محوريين. تتكون المكره من هيكل قناة تدفق مفردة أو مزدوجة ويمكن أن تمر عبر الجسيمات الصلبة والألياف الطويلة التي يصل قطرها إلى 50% من قطر المضخة. تم تجهيز نظام الختم بتقنية الختم الميكانيكي من التنغستن والتيتانيوم، والتي تدعم التشغيل المستمر لأكثر من 8000 ساعة، كما أنه مزود بمستشعر كشف تسرب الماء، وعنصر الثرمستور، ومفتاح تعويم لتحقيق الحماية التلقائية. الهيكل مدمج ويدعم وصلات السكك الحديدية أو التركيب المتنقل، دون الحاجة إلى غرفة مضخة إضافية. تتميز خزانة التحكم الأوتوماتيكية بالكامل- المدمجة بوظائف متعددة لحماية السلامة ويمكنها التعامل مع الظروف غير الطبيعية مثل التحميل الزائد والتسرب.
سيناريو التطبيق
يتم استخدام مضخة الصرف الصحي الغاطسة من النوع WQ لتصريف مياه الصرف الصحي شديدة التلوث في المصانع والمناطق التجارية، ومحطات معالجة مياه الصرف الصحي في المناطق السكنية، وأنظمة الصرف الصحي لمحطات معالجة مياه الصرف الصحي في المناطق الحضرية، ومحطات الصرف الصحي لنظام الدفاع عن النفس-، وأجهزة إمداد المياه في محطات المياه، وتصريف مياه الصرف الصحي في المستشفيات والفنادق، ومواقع البناء الهندسية البلدية، والاستكشاف، ومعدات دعم التعدين، وخزانات الغاز الحيوي الريفية، وري الأراضي الزراعية، وما إلى ذلك. يتم استخدامها لنقل مياه الصرف الصحي والنفايات بالجزيئات، ويمكن استخدامها أيضًا المياه واضحة ووسائل الإعلام المسببة للتآكل.
التثبيت والاستخدام
تركيب اقتران تلقائي
يمكن لجهاز تركيب الاقتران الأوتوماتيكي وضع المضخة الكهربائية بسرعة وسهولة على طول حاجز التوجيه المنزلق في وسط الصرف الصحي، ويتم ربط المضخة والقاعدة تلقائيًا وإغلاقهما. التثبيت والصيانة مريحة للغاية.
في نموذج التثبيت هذا، يتم توصيل المضخة بجهاز التوصيل، ويتم تثبيت قاعدة التوصيل في الجزء السفلي من حفرة المضخة (عند بناء حفرة الصرف الصحي، يتم حفرها مسبقًا- بمسامير التثبيت، ويمكن تثبيت قاعدة التوصيل عند استخدامها). يمكن للمضخة أن تتحرك تلقائيًا لأعلى ولأسفل في حاجز التوجيه. عندما يتم خفض المضخة، يقترن جهاز التوصيل تلقائيًا بقاعدة التوصيل، وعند رفع المضخة، ينفصل تلقائيًا عن قاعدة التوصيل.
يمكن تجهيز هذه الطريقة بمفاتيح هيدروليكية وصناديق طرفية متوسطة وخزائن تحكم حماية أوتوماتيكية بالكامل وفقًا لمتطلبات المستخدم. أثناء الاختيار، يجب تحديد نموذج المضخة وطريقة التثبيت وعمق حمام السباحة والتحكم في المضخة ووضع الحماية لتوفير النظام الأمثل. إذا كان المستخدم لديه احتياجات خاصة، يمكن لمصنعنا توفير مضخات مصنوعة من مواد خاصة.
تركيب جاف ثابت
يتم تثبيت المضخة على الجانب الآخر من حفرة المضخة ويتم تثبيتها مع أنبوب الإدخال الموجود على القاعدة. بسبب استخدام نظام تبريد سترة الماء، يمكن للمضخة أن تعمل تحت ظروف التحميل الكامل. المزايا: التأثير المستمر لتدفق المياه على الحوض لا يؤدي إلى إتلاف المضخة ويمكنه تحمل الفيضانات غير المتوقعة. مناسبة للبناء البلدي ومحطات الضخ تحت الأرض لتصريف مياه الصرف الصحي من الجسور.
طريقة تركيب الجوال
المضخة الكهربائية مدعومة بقوس ويمكن توصيلها بخرطوم مخرج المياه. إنها مناسبة لإدارة الأنهار، وتصريف مياه الصرف الصحي الصناعية، وضخ الحمأة في البناء البلدي.
مواصفات النموذج
| يكتب | ضياء المخرج. (مم) |
السعة (م3/ساعة) | الرأس (م) | الطاقة (كيلوواط) | كفاءة(٪) |
| 50WQ15-8-0.75 | 50 | 15 | 12 | 0.75 | 52 |
| 50WQ25-36-7.5 | 50 | 30 | 15 | 7.5 | 48 |
| 65WQ30-10-2.2 | 65 | 30 | 10 | 2.2 | 62 |
| 65WQ30-35-7.5 | 65 | 30 | 35 | 7.5 | 50 |
| 80WQ50-8-2.2 | 80 | 50 | 8 | 2.2 | 60 |
| 100WQ80-7-3 | 100 | 80 | 7 | 3 | 64 |
| 150WQ150-10-7.5 | 150 | 150 | 10 | 7.5 | 72 |
| 200WQ300-10-15 | 200 | 300 | 10 | 15 | 74 |
| 250WQ500-10-30 | 250 | 500 | 10 | 30 | 72 |
| 300WQ700-19-55 | 300 | 700 | 19 | 55 | 75 |
| 350WQ1100-25-110 | 350 | 1100 | 25 | 110 | 76 |
| 400WQ2000-23-185 | 400 | 2000 | 23 | 185 | 80 |
| 500WQ3000-15-132 | 500 | 3000 | 15 | 185 | 72 |
| 600WQ4000-20-315 | 600 | 4000 | 20 | 315 | 77 |
